ما هو تصنيف المحولات وما هي تقنيات كشف الأعطال للمحولات

المحول هو جهاز يستخدم مبدأ الحث الكهرومغناطيسي لتغيير جهد التيار المتردد. المكونات الرئيسية هي الملف الأولي والملف الثانوي والقلب الحديدي (القلب المغناطيسي). الوظائف الرئيسية هي: تحويل الجهد، تحويل التيار، تحويل المعاوقة، العزل، تنظيم الجهد (محول التشبع المغناطيسي)، إلخ. إذن، ما هي تصنيفات المحولات؟ ما هي تقنيات الكشف عن الأخطاء للمحولات؟

ما هي تصنيفات المحولات

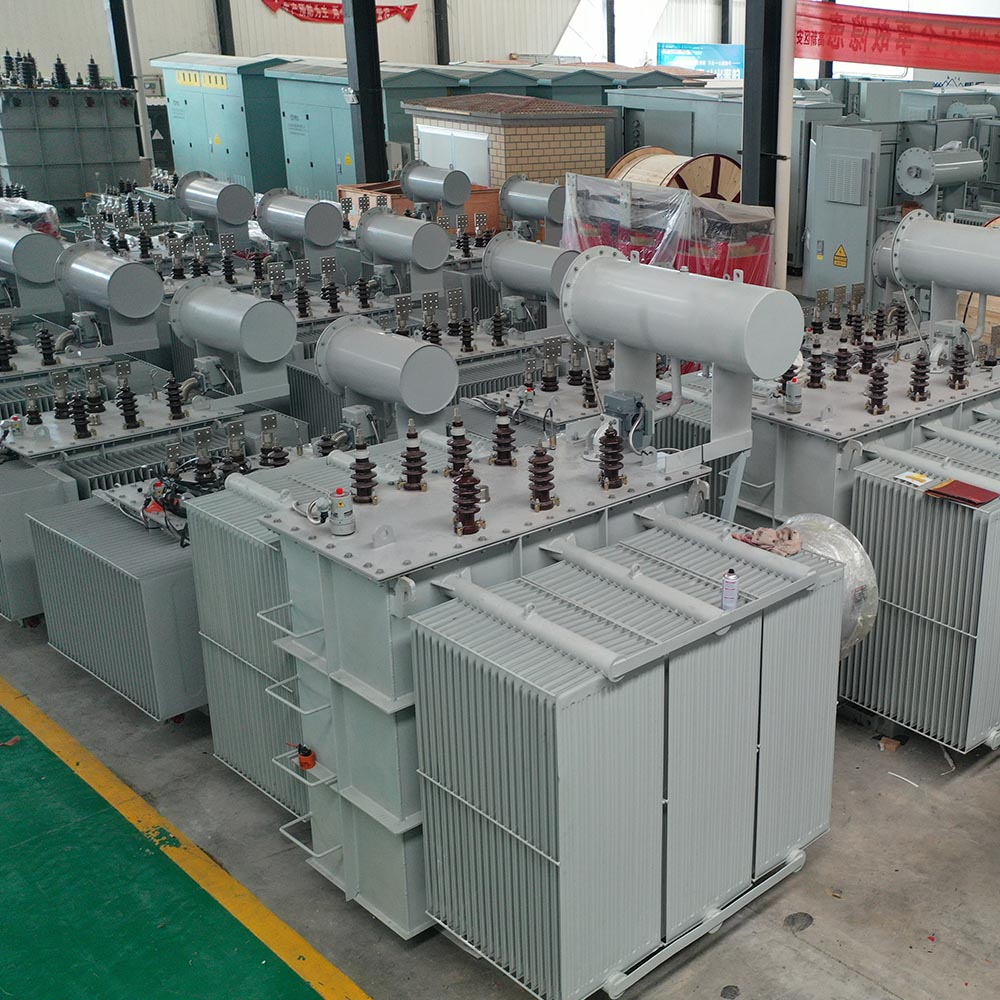

(1) محول الطاقة

في الوقت الحاضر، تشمل المنتجات التمثيلية التي تم تشغيلها في النظام ما يلي: 1150 كيلو فولت، 1200 ميجا فولت · أمبير، 735 ~ 765 كيلو فولت، 800 ميجا فولت · أمبير، 400 ~ 500 كيلو فولت، 750 ميجا فولت · إيه، ثلاثي الطور 750 ميجا فولت · إيه أو أحادي الطور 550 ميجا فولت · إيه، 220 كيلو فولت، 3 -المرحلة 1300 ميجا فولت · محول طاقة؛ نقل التيار المستمر ±500 كيلو فولت، 400 ميجا فولت · محول محول. محولات الطاقة مغمورة بالزيت بشكل أساسي، وهيكل المنتج عبارة عن نوعين: النوع الأساسي ونوع الغلاف. يمثل إنتاج النوع الأساسي 95%، والنوع الصدفي يمثل 5% فقط. لا توجد ميزة ساحقة بين النوع الأساسي ونوع الصدفة، ولكن عملية النوع الأساسي بسيطة نسبيًا، لذلك يتم استخدامها من قبل معظم المؤسسات؛ في حين أن هيكل وعملية نوع القشرة أكثر تعقيدًا، إلا أن المصانع التقليدية فقط هي التي تستخدمها. نوع القشرة مناسب بشكل خاص للجهد العالي والسعة الكبيرة. لديها مزايا في العزل، الآلات وتبديد الحرارة، ومناسبة لنقل محطات الطاقة الكهرومائية في المناطق الجبلية.

(2) محول التوزيع

يمكن أن تصل قدرة محولات التوزيع الأجنبية إلى 2500KV·A، ويوجد منها أشكال قلب دائرية وبيضاوية. الدائرية هي الغالبية العظمى، والبيضاوية بيضاوية الشكل بسبب M0 الصغير (تباعد العمود الأساسي)، لذلك يمكن تقليل المواد المستخدمة. ملفات الجهد المنخفض سلكية ورقائق معدنية، وتتوفر خزانات الوقود بأنابيب المبرد (عدد قليل) ومموج (معظمها).

(3) محول من النوع الجاف

في الآونة الأخيرة، تطورت المحولات من النوع الجاف بسرعة في الصين. في المدن الكبرى مثل بكين وشانغهاي وشنتشن، شكلت المحولات من النوع الجاف 50%، وفي المدن الكبيرة والمتوسطة الأخرى، شكلت أيضًا 20%. التغيير الجاف له أربعة هياكل: صب راتنجات الايبوكسي، صب الحشو، التغليف والغمس. في الوقت الحاضر، يتم استخدام المحولات الجافة من النوع H ذات التهوية المفتوحة على نطاق واسع في أوروبا والولايات المتحدة. وهو نوع جديد من المحولات من النوع الجاف فئة H تم تطويره بعد امتصاص خصائص هيكل التغليف على أساس نوع الغمر واستخدام ورق نومكس. ونظرًا لارتفاع سعره، فإنه يستخدم على نطاق واسع في بلدي. لم تتم ترقيته بعد. في الوقت الحاضر، محولات التوزيع من النوع الجاف ذات أكبر قدرة اختبار ماس كهربائى في الصين هي 2500KV·A، 10/0.4KV؛ محولات الطاقة من النوع الجاف ذات أكبر قدرة اختبار للدائرة القصيرة هي 16000 كيلو فولت · أمبير، 35/10 كيلو فولت. [2]

(4) محول سبيكة غير متبلور

على الرغم من أن محولات السبائك غير المتبلورة لديها مقاومة ضعيفة للدائرة القصيرة والضوضاء العالية، إلا أنها موفرة للطاقة، وبالتالي فإن آفاق التطوير المستقبلية كبيرة. في الوقت الحاضر، أكبر مصنع لقلب الحديد لمحولات السبائك غير المتبلورة في الصين لديه قدرة إنتاج سنوية لقلب الحديد تبلغ 3000-4000 طن. إن تكنولوجيا إنتاج النوى والمحولات الحديدية ليست العامل الرئيسي الذي يقيد الترويج لمحولات الذهب ذات النواة الحديدية غير المتبلورة. اختراق شرائح السبائك غير المتبلورة من أجل تعزيز القفزة في جودة المنتج.

(5) محول الجرح الأساسي

في الوقت الحاضر، يتركز إنتاج المحولات الأساسية الملفوفة بشكل أساسي في مستوى 10 كيلو فولت، وتكون السعة بشكل عام أقل من 800 كيلو فولت أمبير، وقد تم أيضًا إنتاج 1600 كيلو فولت أمبير بشكل تجريبي، لكن قطاع الطاقة يشتري معظمها بقدرة أقل من 315 كيلو فولت · أمبير، وهو مناسب للاستخدام في شبكات الطاقة الريفية. يوجد أكثر من 200 مصنع لمحولات قلب الحديد الملفوف في الصين، 20% منها بمقياس معين. تبلغ الطاقة الإنتاجية للمحولات ذات القلب الحديدي القوي في الصين حوالي 16 مليون كيلو فولت أمبير، لكن الإنتاج الفعلي منخفض نسبيًا.

ما هي تقنيات الكشف عن الأخطاء للمحولات؟

(1) تكنولوجيا المراقبة عبر الإنترنت

تستخدم تقنية المراقبة عبر الإنترنت بشكل أساسي طريقة تحليل الاهتزاز وطريقة اكتشاف التفريغ الجزئي. إحداها هي طريقة تحليل الاهتزازات. تشير طريقة التحليل هذه إلى مراقبة قوة إشارة اهتزاز المحول عند تشغيل المحول، وتحليل وتلخيص أسباب نتائج المراقبة هذه، وذلك لإجراء الكشف في الوقت الحقيقي عن حالة تشغيل المحول، وهو تساعد على الكشف عن الأخطاء في الوقت المناسب. يتم حل الإخفاقات الصغيرة قبل أن تصبح إخفاقات كبيرة. والثاني هو طريقة الكشف عن التفريغ الجزئي. تشير طريقة الكشف هذه إلى العطل الداخلي للمحول أثناء التشغيل، والذي بدوره يسبب التفريغ الجزئي، مما سيؤثر على مستوى وسرعة التفريغ. لذلك، من الضروري تعزيز الحكم اليومي والفعال وفقًا للتفريغ الجزئي للمحول، لاكتشاف ما إذا كانت هناك مخاطر خفية للمحول، وحل هذه المشكلات بطريقة مستهدفة لضمان التشغيل الآمن والمستقر للمحول. الات.

(2) تكنولوجيا الكروماتوجراف الغازي

تُستخدم تقنية كروماتوجراف الغاز بشكل أساسي لتحليل المكونات الداخلية للغازات المختلطة. تعتبر مزايا تقنية الكشف هذه فعالة بشكل أساسي في الجوانب التالية: الكفاءة العالية، والاستخدام المريح، والتشغيل المريح والعديد من الجوانب الأخرى، وقد عززت هذه المزايا استخدام التكنولوجيا على نطاق واسع، وتم استخدامها على نطاق واسع في مجال الكشف عن مختلف أنواع الأجهزة. معدات كهربائية. التطبيقات. من بينها، يتم استخدام هذه التكنولوجيا بشكل فعال لتقنية غشاء البوليمر، والتي تعمل على تحلل النفط والغاز بشكل فعال وسريع، وتذيب الزيت تحت تأثير البوليمر وتأثير المحول، والذي يمكن أن يحسن بشكل فعال غاز العطل والتركيز من الغاز في النفط. في معظم الحالات، عند فشل المحول، قد تنبعث منه رائحة غاز الهيدروجين. باستخدام هذه الخاصية الكيميائية يمكن اكتشاف محتوى الغاز بشكل أفضل والكشف بشكل فعال عن الهيدروجين الموجود في الغاز الخاطئ للمحول. بالإضافة إلى ذلك، يتم استخدام المحول للكشف عن الغازات المختلفة، مما يحسن بشكل كبير سرعة نشر الغاز المعيب للمحول، مما يفضي إلى استعادة حالة التشغيل العادية في الوقت المناسب.

(3) تكنولوجيا مجموعة أجهزة الاستشعار

بالنسبة لتكنولوجيا مجموعة أجهزة الاستشعار، تلعب التكنولوجيا أيضًا دورًا مهمًا جدًا في تقنية اكتشاف أخطاء المحولات. لهذا السبب، يحتاج عمال فحص وصيانة الطاقة الكهربائية إلى إتقان هذه التكنولوجيا بكفاءة، وتطبيق هذه التكنولوجيا على أعمال الكشف عن الأخطاء بشكل علمي ومعقول، والتي يمكن أن تحسن بشكل فعال مؤشر التشغيل الآمن للمحول، بحيث لا تكون حالة التشغيل منزعج من العالم الخارجي. ولأن هذا المستشعر يتمتع بالمزايا التالية: انتقائية عالية وحساسية عالية، يتم استخدام المستشعر للكشف عبر الإنترنت، وبالتالي تحسين سرعة اكتشاف تركيز الغاز المعيب، وهو أمر مفيد للكشف عن المحتوى. ويمكن ملاحظة أنه لا يمكنه تحسين سرعة الكشف فحسب، بل يمكنه أيضًا تحسين مستوى تقنية اكتشاف أخطاء المحولات وتقليل احتمالية اكتشاف أخطاء المحولات.

(4) تكنولوجيا التحليل الطيفي بالأشعة تحت الحمراء

تُعرف تقنية التحليل الطيفي بالأشعة تحت الحمراء أيضًا باسم تقنية الكشف عبر الإنترنت للتحليل الطيفي للأشعة تحت الحمراء. تتميز هذه التقنية بمزايا سرعة الكشف السريعة والدقة العالية والحساسية العالية والصيانة الأقل. تلعب هذه التقنية أيضًا دورًا مهمًا في تقنية اكتشاف أخطاء المحولات. الكشف عن محتوى الغاز بسبب فشل المحولات. في أعمال الكشف الفعلية وفي عملية الاستخدام المحددة، يمكن استخدام أداة تحليل الغاز بالأشعة تحت الحمراء وأداة الكشف عن سعة غشاء الدائرة المزدوجة بشكل فعال للتحليل الكمي.
