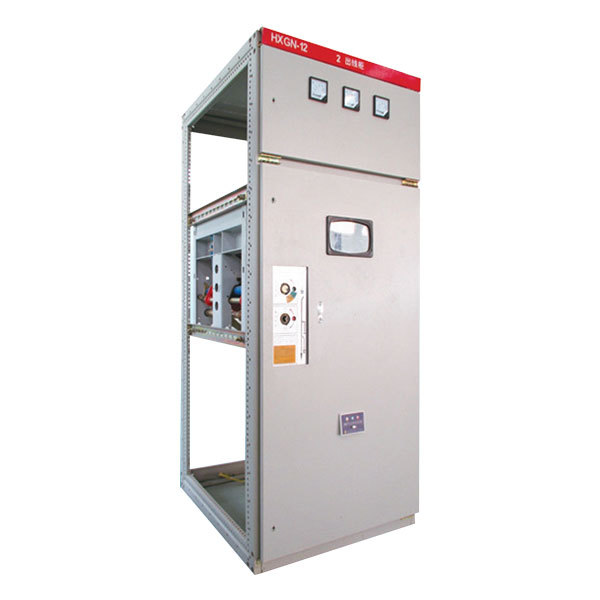

مجموعة المفاتيح الكهربائية المغلقة بالمعدن HXGN-12 AC

في التطوير والتحديث المستمر لشبكة الطاقة الحضرية في الصين، أصبحت مجموعة المفاتيح الكهربائية المغلقة المعدنية HXGN-12 AC (كابينة الشبكة الحلقية)، كنوع جديد من المفاتيح الكهربائية، من المعدات المهمة لنظام الطاقة بفضل أدائها الممتاز وموثوقيتها . في نظام إمداد الطاقة، لا يتم استخدام الوحدة الرئيسية الحلقية فقط لفصل تيار الحمل وتيار الدائرة القصيرة، ولكن أيضًا لإغلاق تيار الدائرة القصيرة، وذلك لضمان التشغيل المستقر لنظام الطاقة.

المكون الأساسي لخزانة الشبكة الحلقية هو مفتاح تحميل الفراغ، والذي يتم تشغيل آلية تشغيله بنابض ويمكن تشغيله يدويًا أو كهربائيًا. تم تجهيز المفاتيح الأرضية وقواطع الدائرة الكهربائية بآليات تشغيل يدوية لضمان مرونة وموثوقية التشغيل. الوحدة الرئيسية للوحدة الرئيسية الحلقية مدمجة، صغيرة الحجم، بدون مخاطر الحريق والانفجار، ومجهزة بوظائف "خمسة واقية" موثوقة، بما في ذلك مكافحة سوء التشغيل، ومكافحة الدخول إلى فترات تنشيط، ومكافحة سوء التعثر، سلك تأريض معلق مضاد للكهرباء، واختراق موجة البرق، وما إلى ذلك، مما يحسن بشكل كبير من سلامة واستقرار نظام الطاقة.

السمات الهيكلية

◆اعتماد هيكل مُجمَّع بالكامل: خفيف وجميل، ويمكن تركيبه في أي مجموعة، وهو مناسب للتمديد اللانهائي.

◆ يمكن تجهيزه بكل من الأجهزة الكهربائية المدمجة بمفتاح تحميل الهواء المضغوط من النوع FN12-10 ومفتاح الحمل الفراغي من النوع FZN25-12 والأجهزة الكهربائية المدمجة وأبعاد التثبيت هي نفسها تمامًا. حجم صغير، لا يحتاج إلى صيانة، هيكل ربط ثلاثي الطور، مع فواصل عزل واضحة.

◆مع الأجهزة الكهربائية من النوع FN12-10 لمفتاح تحميل الهواء المضغوط، يكون وضع التثبيت الخاص به مرنًا، ويمكن تركيبه على الجانب الأيسر والأيمن، بشكل إيجابي ومقلوب.

◆ يمكن تشغيله يدويًا وكهربائيًا، وله وظيفة التحكم عن بعد.

◆ إنها مجهزة بوصلة ميكانيكية مثالية وموثوقة وجهاز متشابك، والذي يمكنه تحقيق وظيفة "المقاومة الخمسة" بشكل كامل.

◆ إنها تعتمد بابًا معزولًا لحماية الروابط لتغطية الاتصال المكهرب وضمان السلامة الشخصية.

◆ يعتمد التشغيل والصيانة الأمامية، ويمكن تثبيته على الحائط.

تعليمات الطلب

عند الطلب، يجب على المستخدم تقديم المعلومات التالية.

◆ برنامج توصيلات الدائرة الرئيسية؛

◆ خطة تخطيط تركيب المفاتيح الكهربائية.

◆ الدوائر المساعدة والرسوم التخطيطية للدوائر في خزانة المفاتيح الكهربائية (إذا لزم الأمر)؛

◆ المتطلبات الخاصة الأخرى كتابيًا.

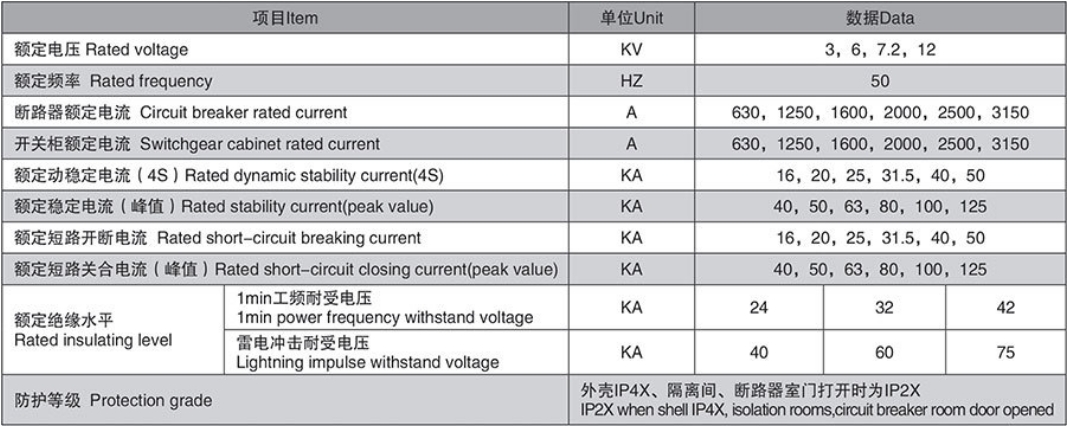

المقياس التقني

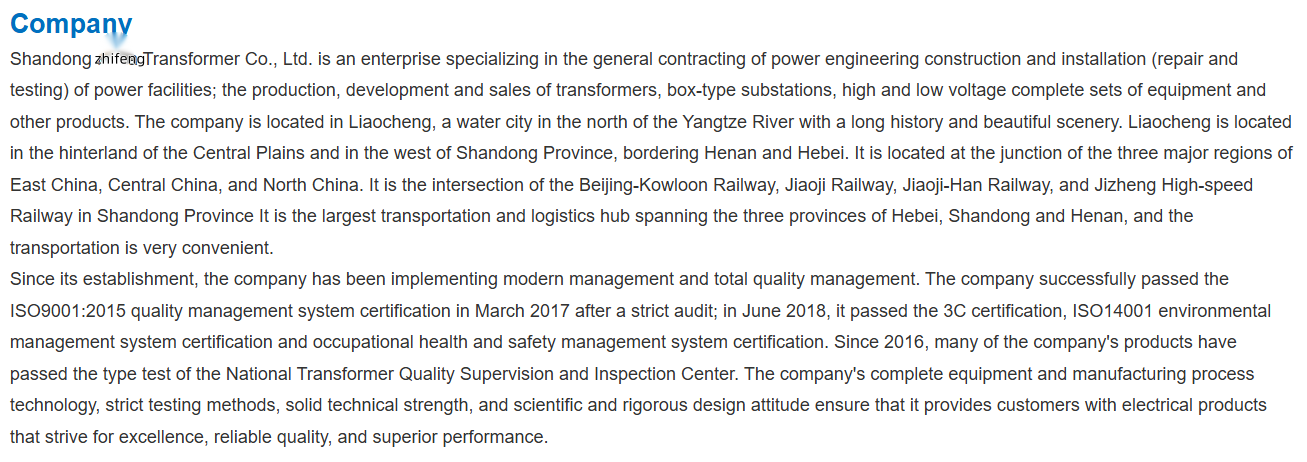

زيارة المصنع لموقع العميل

شهادة
