محول التأريض

محول التأريض

1. النواة الحديدية

لتحسين أداء قلب الحديد، تُستخدم صفائح فولاذ السيليكون المدرفل على البارد عالية الجودة ومنخفضة الاستهلاك، وموجهة نحو الحبيبات، وتُستخدم وصلات تراكب مائلة متعددة المراحل على عمود القلب ونير الحديد. أثناء التجميع، يُضغط قلب الحديد بالكامل بضغط موحد، ويجب ألا يرتخي قلب حديد المحول بسبب اهتزازات النقل والتشغيل.

2. خزان تخزين الزيت

يجب أن يكون أنبوب التوصيل بين خزان تخزين الزيت وخزان زيت المحول خاليًا من العوائق. لتسهيل تجميع الغاز داخل مرحل الغاز، يجب أن يكون لأنابيب التوصيل بين الناهض والمحول وخزان تخزين الزيت، والمستوى الأفقي، ميل تصاعدي يبلغ حوالي 1.5 درجة. يجب ألا يكون للمحول أي ظاهرة تخزين للغاز.

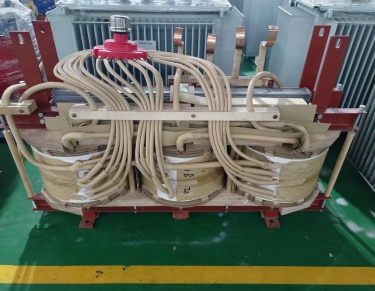

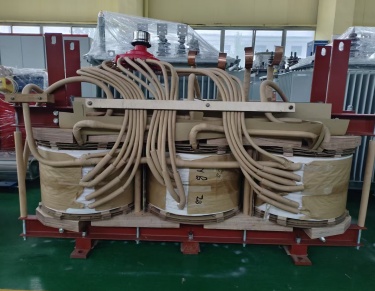

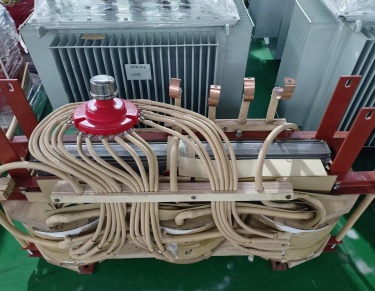

3. اللف

يجب لفّ اللف بإحكام، وتقوية العازل عند مواضعه ونهاياته. يجب أن يكون اللفّ صحيحًا، وأن تكون انحناءات القطعة المستقيمة مستوية دون أي انحناء (مثل فم المقص). يجب ربط طرف الملف بإحكام. يجب أن يكون هناك أربعة أقسام على الأقل من اللفّ في البداية والنهاية لتعزيز القوة الميكانيكية، ويجب أن يكون اللفّ أفقيًا لمنع ارتخاء اللفّ وارتداده.
