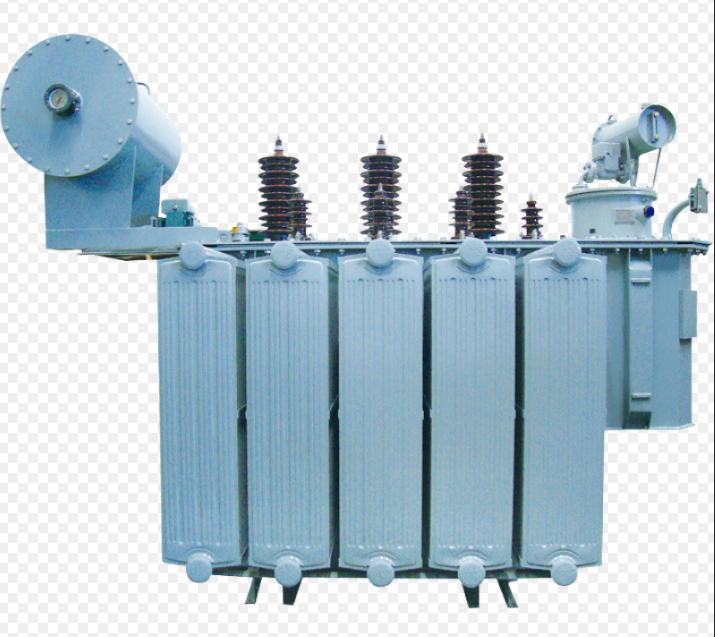

محول توزيع مغير الصنبور عند الحمل
تنظيم الجهد: توفر محولات التوزيع OLTC تحكمًا دقيقًا في الجهد، مما يضمن توزيعًا مستقرًا للطاقة
كفاءة الطاقة: يساهم التصميم المتقدم وميزات تغيير الصنبور في تحسين كفاءة الطاقة وتقليل خسائر الطاقة
التنوع: يجعل جهد الخرج القابل للتعديل هذه المحولات قابلة للتكيف مع ظروف الحمل المتنوعة ومتطلبات التوزيع
الحد الأدنى من الانقطاع: يسمح تغيير الصنبور أثناء التحميل بتعديل الجهد دون تعطيل إمداد الطاقة، مما يقلل من وقت التوقف ويعزز الموثوقية
طول العمر: تم تصنيع هذه المحولات باستخدام مواد عالية الجودة وأنظمة عزل متقدمة، مما يمنحها عمر تشغيلي ممتد
مميزات السلامة: مجهزة بآليات حماية وأنظمة مراقبة لضمان التشغيل الآمن ومنع الأعطال الكهربائية

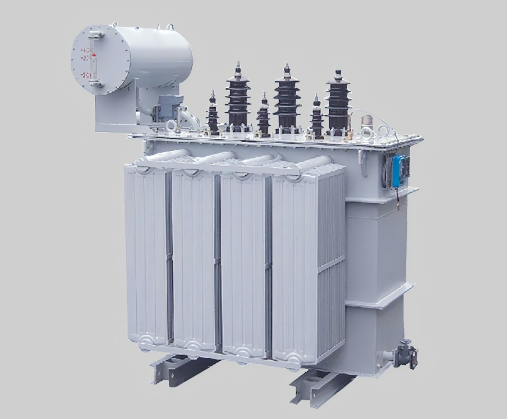

محول توزيع مغير الصنبور عند الحمل 20 كيلو فولت، 33 كيلو فولت، 40 كيلو فولت
هذا المحول عالي الجودة المغمور بالزيت متوفر بمجموعة واسعة من مستويات الجهد، بما في ذلك 20 كيلو فولت، و22 كيلو فولت، و33 كيلو فولت، لتلبية متطلبات أنظمة التوزيع المختلفة. سواءً كانت شبكة الكهرباء لديكم للاستخدام السكني أو التجاري أو الصناعي، يوفر هذا المحول مستوى الجهد المناسب لضمان كفاءة واستقرار نقل وتوزيع الطاقة.
تنظيم عدم التحميل لتنظيم الجهد الدقيق
هذا المحول مزود بوظيفة تنظيم الجهد بدون حمل (NLTC)، التي تتيح ضبط نسبة الجهد في حالة عدم وجود حمل لتحقيق تنظيم دقيق للجهد. يُمكّن هذا التصميم المحول من الحفاظ على استقرار الجهد عند تغير الحمل، مما يُجنّب تأثير تقلبات الجهد على استقرار شبكة الكهرباء.
مزايا المنتج:
تنظيم الجهد: توفر محولات التوزيع OLTC تحكمًا دقيقًا في الجهد، مما يضمن توزيعًا مستقرًا للطاقة
كفاءة الطاقة: يساهم التصميم المتقدم وميزات تغيير الصنبور في تحسين كفاءة الطاقة وتقليل خسائر الطاقة
التنوع: يجعل جهد الخرج القابل للتعديل هذه المحولات قابلة للتكيف مع ظروف الحمل المتنوعة ومتطلبات التوزيع
الحد الأدنى من الانقطاع: يسمح تغيير الصنبور أثناء التحميل بتعديل الجهد دون تعطيل إمداد الطاقة، مما يقلل من وقت التوقف ويعزز الموثوقية
طول العمر: تم تصنيع هذه المحولات باستخدام مواد عالية الجودة وأنظمة عزل متقدمة، مما يمنحها عمر تشغيلي ممتد
مميزات السلامة: مجهزة بآليات حماية وأنظمة مراقبة لضمان التشغيل الآمن ومنع الأعطال الكهربائية
التطبيقات:
شبكات توزيع الطاقة: تُستخدم في أنظمة توزيع الجهد المتوسط إلى العالي لتوزيع الطاقة وتنظيم الجهد بكفاءة
المنشآت الصناعية: يتم نشرها في المجمعات الصناعية ومرافق التصنيع والمواقع التجارية لتوزيع الطاقة بشكل موثوق
الكهربة الحضرية والريفية: تُستخدم في المناطق الحضرية والريفية لتوزيع الكهرباء على المنازل والشركات والمرافق العامة
مشاريع البنية التحتية: تم تركيبها في محطات المرافق العامة ومحطات الطاقة وتطوير البنية التحتية لتحويل وتوزيع الجهد
تكامل الطاقة المتجددة: دمجها في مشاريع الطاقة المتجددة مثل المزارع الشمسية وطواحين الهواء لتوصيل الشبكة ونقل الطاقة
المقاييس الفنية
| 35 كيلو فولت S11 المعايير الفنية | |||||||||||||
تصنيفها سعة (كيلو فولت أمبير) |
الفولطية المقدرة (كيلو فولت) |
قصير- الدائرة مقاومة (%) |
اتصال رمز |
عدم التحميل خسائر (ث) |
حمولة خسائر (و) |
عدم التحميل حالي (%) |
ثقل (كجم) |
البعد المخطط التفصيلي (الطول × العرض × الارتفاع، مم) |
تركيب أبعاد (مم) |
||||
(الجهد العالي) |
(LV) |
نفط |
جسم |
الخطوط العريضة |
|||||||||
| 50 | 35 عامًا | 0.4 | 6.5 | داين11 / نعم0 |
0.17 | 1.21/1.15 | 2.0 | 345 | 250 | 800 | 1090x940x1870 | 660 | |
| 100 | 0.23 | 2.02/1 .92 | 1.8 | 400 | 540 | 1150 | 1130x1140x1980 | 660 | |||||
| 125 | 0.27 | 2.38/2.26 | 1.7 | 450 | 570 | 1300 | 1250x1270x2010 | 660 | |||||
| الحد الأقصى للحفر بعمق C | 0.29 | 2.83/2.69 | 1.6 | 530 | 620 | 1555 | 1290x1300x2030 | 660 | |||||
| 200 | 0.35 | 3.33/3.17 | 1.5 | 550 | 780 | 1650 | 1350x1320x1990 | 660 | |||||
| 250 | 0.41 | 3.96/3.77 | 1.4 | 580 | 830 | 1720 | 1750x1150x2020 | 820 | |||||
| 315 | 0.49 | 4.76/4.54 | 1.4 | 610 | 920 | 1850 | 1850x1210x2090 | 820 | |||||
| 400 | 0.58 | 5.75/5.48 | 1.3 | 645 | 1015 | 2160 | 2060x1200x2260 | 820 | |||||
| 500 | 0.69 | 6.92/6.59 | 1.2 | 750 | 1320 | 2620 | 2180x1250x2320 | 820 | |||||
| 630 | 0.83 | 7.87 | 1.1 | 760 | 1550 | 2790 | 2200x1260x2430 | 820 | |||||
| 800 | 0.98 | 9.41 | 1.0 | 980 | 1800 | 3800 | 2220x1350x2550 | 820 | |||||
| 1000 | 1.15 | 11.55 | 1.0 | 1150 | 2300 | 4230 | 2450x1380x2580 | 820 | |||||
| 1250 | 1.41 | 13.94 | 0.9 | 1230 | 2380 | 4480 | 2480x1600x2500 | 820 | |||||
| 1600 | 1.70 | 16.68 | 0.8 | 1540 | 3050 | 5720 | 2650x1810x2850 | 1070 | |||||
| 800 | 35 عامًا | 10.5 6.3 3.15 |
6.5 | Yd11 | 0.98 | 9.41 | 1.0 | 980 | 1800 | 3800 | 2220x1350x2550 | 820 | |
| 1000 | 1.15 | 11.55 | 1.0 | 1150 | 2300 | 4230 | 2450x1380x2580 | 820 | |||||
| 1250 | 1.41 | 13.94 | 0.9 | 1230 | 2380 | 4480 | 2480x1600x2500 | 820 | |||||
| 1600 | 1.70 | 16.68 | 0.8 | 1400 | 2950 | 5540 | 2650x1810x2850 | 1070 | |||||
| 2000 | 2.18 | 18.39 | 0.7 | 1600 | 3150 | 6200 | 2700x1900x2880 | 1070 | |||||
| 2500 | 2.56 | 19.67 | 0.6 | 1780 | 3670 | 7100 | 2830x2370x2850 | 1070 | |||||
| 3150 | 35 38.5 |
10.5 6.3 3.15 |
7 | 3.04 | 23.09 | 0.56 | 1960 | 4930 | 8630 | 2905x2370x2960 | 1070 | ||
| 4000 | 3.62 | 27.36 | 0.56 | 2200 | 5100 | 9430 | 2900x2680x3190 | 1070 | |||||
| 5000 | 4.32 | 31.38 | 0.48 | 3100 | 6300 | 11750 | 3000x2540x3200 | 1070 | |||||
| 6300 | 7.5 | 5.25 | 35.06 | 0.48 | 2930 | 6900 | 12200 | 3350x2720x3200 | 1475 | ||||
| 8000 | 35 38.5 |
11 10.5 6.6 6.3 |
7.5 | YNd11 | 7.20 | 38.48 | 0.42 | 3000 | 8650 | 14600 | 3580x3220x3400 | 1475 | |
| 10000 | 8.71 | 45.32 | 0.42 | 3750 | 9150 | 17050 | 3650x3400x3500 | 1475 | |||||
| 12500 | 8 | 10.08 | 53.87 | 0.4 | 4200 | 12300 | 20050 | 3850x3300x3750 | 1475 | ||||
| 16000 | 12.16 | 65.84 | 0.4 | 4800 | 14000 | 23900 | 3950x3000x3920 | 1475 | |||||
| 20000 | 14.40 | 79.52 | 0.4 | 5850 | 17850 | 30250 | 4150 × 3800 × 4200 | 1475 | |||||
ملاحظة: 1. بالنسبة للقدرة المقدرة 500 كيلو فولت أمبير وما دون المحول، فإن قيمة فقدان الحمل للخطوط القطرية في الجدول أعلاه تنطبق على فئات اتصال Dyn11، أسفل الخطوط القطرية مسؤولة عن فقدان القيمة المناسبة لفئة وصلة YynO. 2. الأبعاد الخارجية هي للإشارة فقط، يرجى الرجوع إلى رسومات المظهر الخاصة بنا عند الطلب.
زيارة المصنع لموقع العميل
شهاده
